[스크랩] 순정 경보기에 충격센서 달기..
*괴코에 예전에 제가 올렸던 자료인데 필요하신분 계실것 같아서 여기 올립니다*
준비물:
충격센서 (7,500원)
5핀릴레이 (3,000원)
30cm 전선 4가닥 (몇원...)
검정 절연테이프 및 5파이 수축튜브(있으면 편리함)
5핀 릴레이를 구입하여 (4핀 릴레이는 불가!!!)
87a 라고 적혀 있는 핀을 확인합니다!!
5핀 릴레이는 회사구분없이 아무거나 사용해 됩니다.
그림과 같이 87a 핀에 충격센서 빨간선(+)을 연결합니다.
86번에는 20핀 커넥터 2번과 연결합니다.
85번에는 총 두개의 선이 연결되어야 합니다.
하나는 충격센서 검은선(-)을 연결하고
또 하나는 6핀 커넥터 2번(-)를 연결합니다. (- 전원공급)
30번에는 6핀 커넥터 1번(+)를 연결합니다. (+ 전원공급)

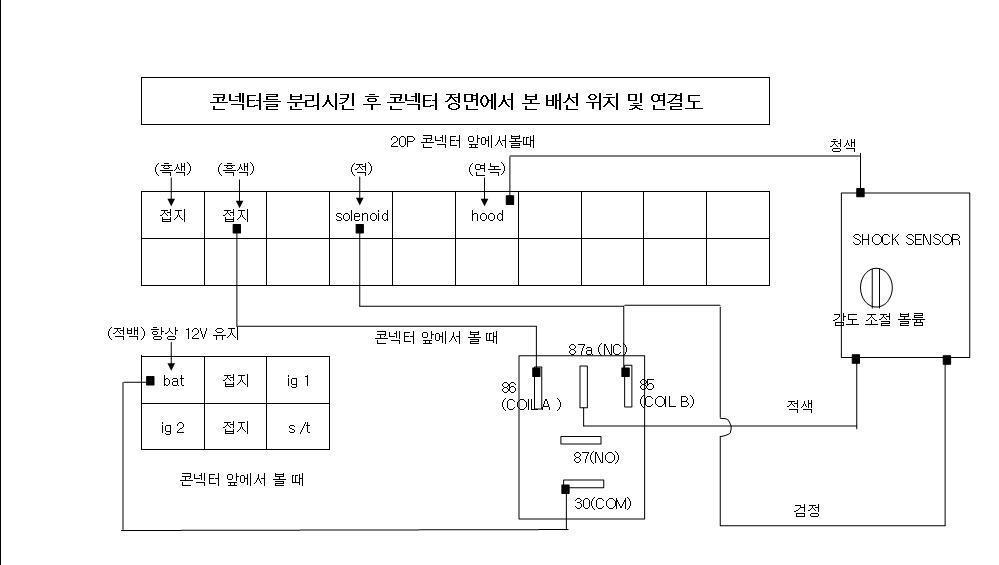

연결그림
배선을 연결할때는 경보기를 풀어서 6핀과 20핀 짹을 분리하여
선을 칼로 약간 벗겨서 연결합니다.(이게 어려우면 끊어서 서로 연결해도 됩니다.)
릴레이는 악셀 페달 밑에 양면테잎으로 고정해 줍니다.
충격센서의 장착위치 입니다.
릴레이 박스 뒤편에 충격센서에 동봉된 피스 두개로 고정시켜 줍니다.
선이 모두 연결되었다면 충격센서를 톡톡~ 건드릴 때마다 빨간불이
들어옵니다.
충격센서에 감도조절 나사를 돌려서 이 감도를 조절할 수 있습니다.
문을 닫고 창문을 강하게 퉁퉁 쳤을때 경보가 울릴 정도의 감도가 적당합니다.
너무 민감하면 옆에 트럭이 지나가도 울립니다.
너무 둔하면 트럭이 쥐어 박아도 안울립니다.
중간정도가 적당합니다.
배선만 잘 연결한다면 어려움 없이 성공할 수 있는 DIY입니다.
단, 운전석 밑에 기어들어가서 버틸 수 있는 체력!이 관건입니다.
돈 15000원 아낄려고 이런거도 고객이 돈주고 달아야 되고 참나....
테러방지용 입니다 누가 쥐박고 가는거 특히 주차하다가 슬쩍 박고 가는놈 잡아 족치기
창문 깨는놈 잡아죽이기....
하여튼 별로 어렵지 않은 다이입니다...
